직류 전기로 자극된 패널 용접철망 기계전기 내진성은 뜨겁게 회전했습니다

PLC 제어 용접철망 성형기를 용접하는 직류 전기로 자극된 전기 용접된 철선 메쉬 펜스 제어판

용법 :

용접, 모든 종류의 고속 철도, 지보공 메쉬, 철광산 지한 안전 메쉬, 탄광, 지하 지지체 망상 조직.

유닛(프리컷트)을 공급하는 크로스 와이어

그것은 메쉬 그리드 세트 장치의 상부에 설치됩니다. 그것은 걸어다니는 플랫폼, 크로스 와이어 적층화 장치, 전선 분배 장치와 와이어 공급 장치로 구성됩니다.

분배 장치와 와이어 피딩은 전기적인 제어 시스템에 의한 운영 하에 공압 계통에 의해 가동됩니다.

육체 노동이 필요없이 피딩되는 자동 크로스 와이어. 크로스 와이어가 프리컷트 와이어로부터 공급되는 것이를 위해 설계합니다.

용접 시스템

웰디드 시스템은 랙, 용접 변압기, 가압된 실린더, 상부 전극 조합, 하부 전극 조합, 크로스 와이어 자기 위치 측정기, 승강기 메쉬, 선 와이어 브라켓 조합, 공압 계통, 수냉식 시스템으로 구성되고 다른 사람이 일부를 절약합니다.

용접됩니다 모성 :냉간 압연 강선, 추운 굴려진 환선, 열간 압연 선재.

메쉬는 시스템을 빼냅니다

그것은 블랭킹 번호판, 받침대로 구성됩니다, 체인 링크가 편망기를 메싱하고, 자동차 (또는 롤러 가이드)를 운반합니다, 팔 (스택커 터너)이 옵션부입니다.

와이어 메쉬의 최대 길이 : 6000 밀리미터. 강화 강철 메쉬의 길이가 12 미터이 또는 더 오랫동안 그것이 맞춤화될 필요가 있다면.

CNC 메쉬 포지션유닛

메쉬 포지션유닛 용법은 전방 주입이고 용접 메쉬, 동시에 자동 설정에 따라 가로형 로 간격을 조정하는 필요에서 선 도선 사이 거리를 보증합니다.

CNC 메쉬 위치 방식은 자동적으로 스페이스를 두는 크로스 와이어를 조정할 수 있고, 시스템에서 자료를 저장할 수 있습니다, 교차하는 도선 사이 거리를 조정하는 것은 쉬운, 편리하고 정확도입니다.

자동 가로행 용접기 (메쉬 용접기)의 장점 :

1. 사전 정돈 절단과 수동 배치, 저장 시간, 장비와 노동을 제거하면서, 가로행 용접기는 자동화를 실현하면서, 가로행과 직접적으로 코일 와이어 피딩을 똑바르게 하면서, 교정 실린더를 갖추고 있습니다.

2. 가로행 용접기는 세트 길이가 도달될 때 자동적으로 순수한 것 줄이는 그 자체의 순수한 절단기를 가지고 있고, 효율성을 향상시키기 위해 기계를 막는 것 없이 자동적으로 네트를 넘어뜨립니다.

3. 그것이 정지 시간 없이, 결함이 제거되면 가로행 용접기는 자동적으로 생산할 수 있습니다, 한 근로자가 그것을 운영할 수 있습니다.

자동 가로행 용접기 / 메쉬 용접기 기본 매개변수 :

메쉬폭 : 1 Ｍ, 1.2 Ｍ, 1.5 Ｍ, 2 Ｍ, 2.5 Ｍ, 3 Ｍ ;

그물 길이 : 2 Ｍ, 3 Ｍ, 4 Ｍ, 5 Ｍ, 6 Ｍ, 7 Ｍ, 8 Ｍ (고객 욕구에 따른 쿠스토미즈드)

용접선 지름 : 2.2-4mm, 4-6.5mm, 6-8mm ;

용접 개구 : 50x50mm, 100x100mm, 200x200mm 또는 250x250mm (조정할 수 있는) ;

날실선 (납땜 접합부)의 수 : 6, 8, 10, 12,14, 16, 18 (고객 욕구에 따릅니다) ;

전원 공급기 380V 50HZ ;

용접 속도 40-55 (분 가로행 /) ;

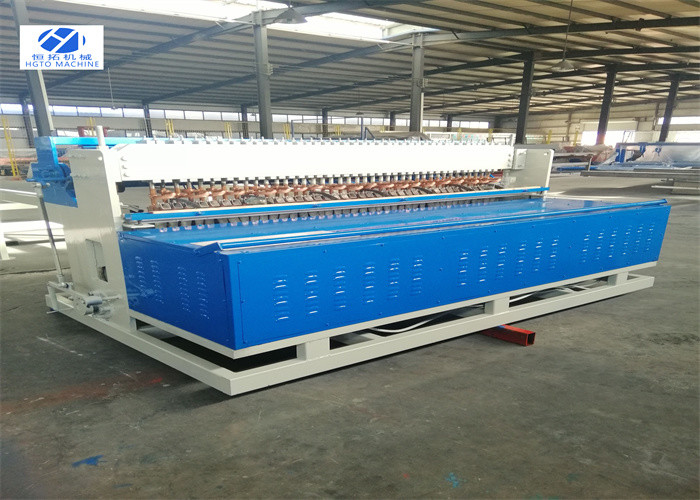

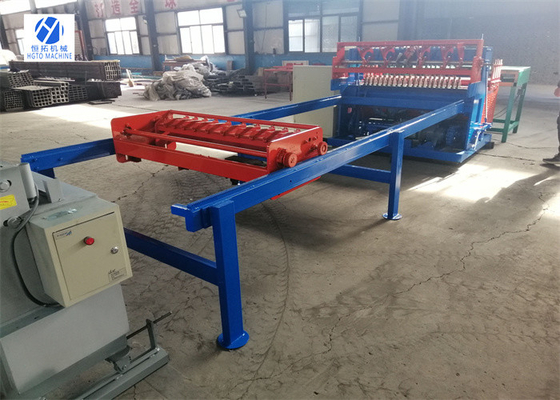

기계 디테일스 :

제어 캐비넷의 그림 :

배달이 준비됩니다 :
